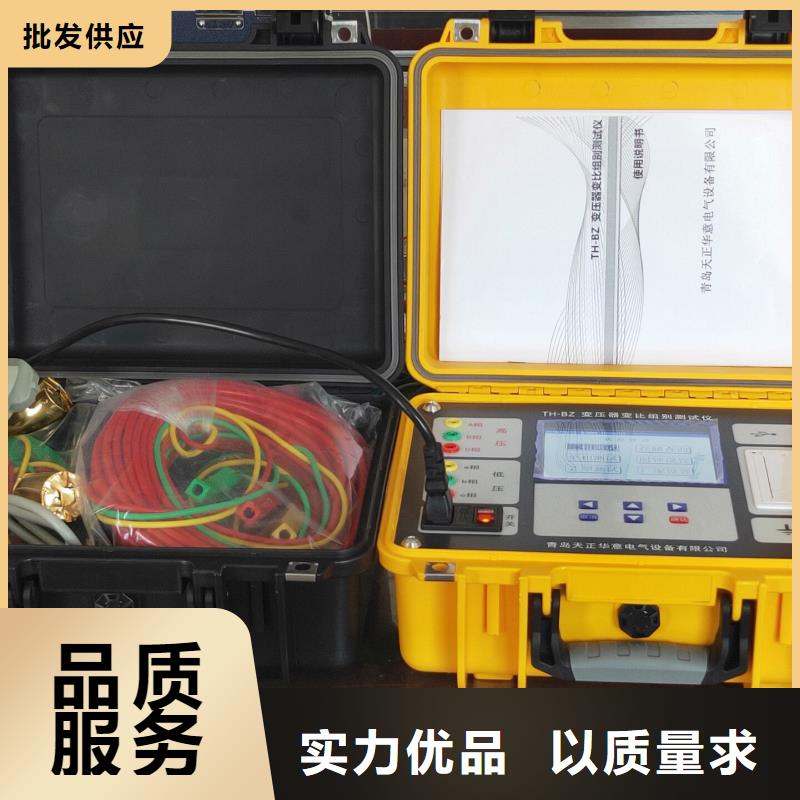

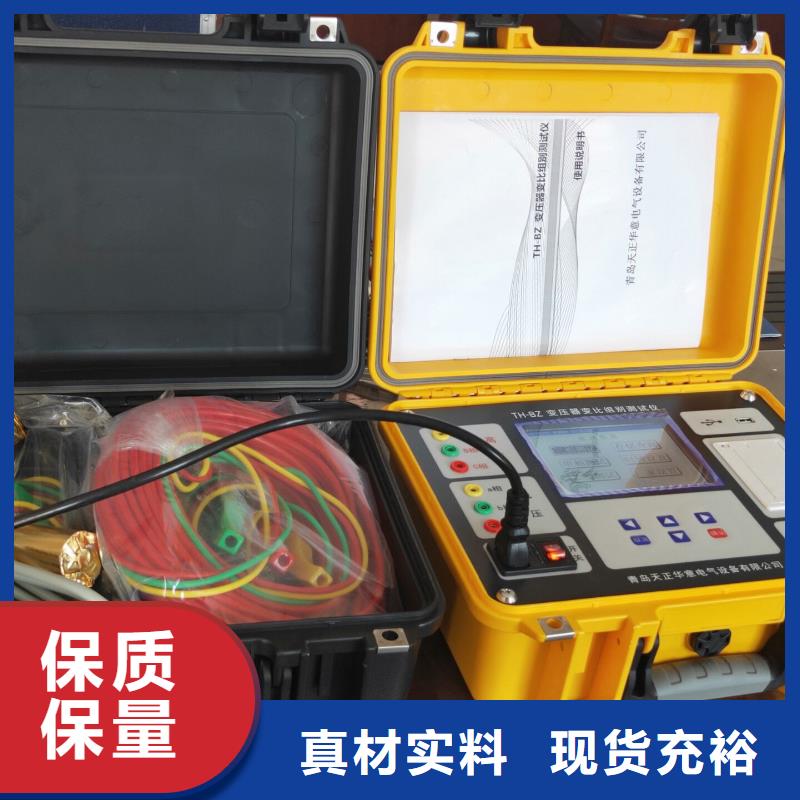

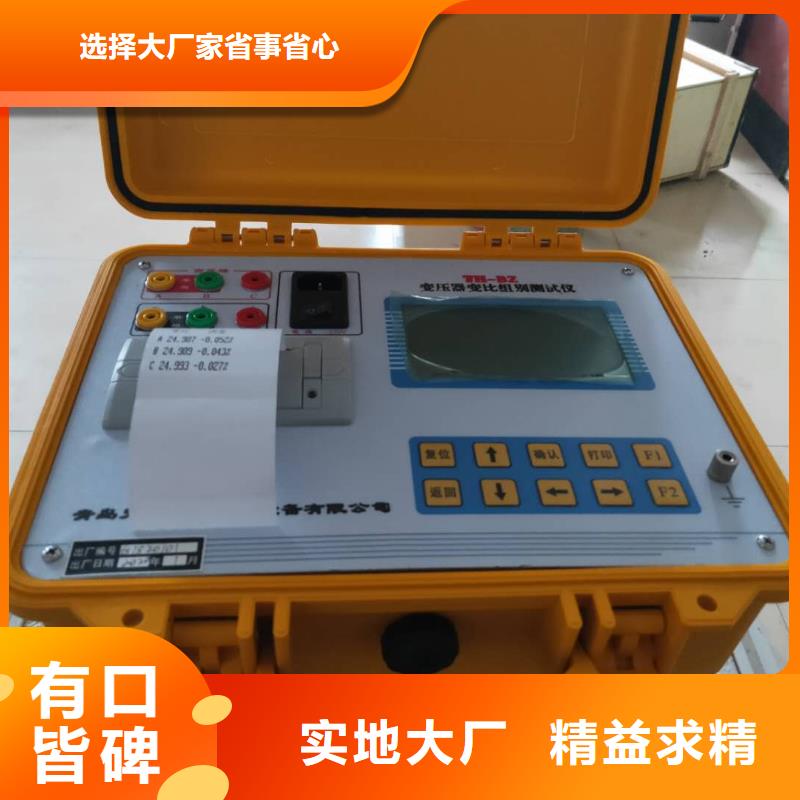

丹东变压器变比测试仪 在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。“三相变比测试结果”屏如下图。编号 说明1 对应的测试相别。2 对应的实测变比值。3 仪器自动计算的误差值。4 实测的高、低压联结方式和组别。5 实测的当前分接位。编号 说明6 菜单选择区域。按“左右”键移动光标选择相应功能，按“确认”键执行当前所选功能，按“取消”键返回上一屏。继续进行变比测量。将当前的测试结果通过内置打印机打印。将当前的测试结果保存到本机或保存到外接优盘。小提示：保存到优盘的数据为WORD格式，可直接用OFFICE打开进行编辑或打印。7 注意事项?对于具有多个分接位的变压器，输入额定高、低压电压值、分接间距、额定档位，是为了使测试结果可以自动计算出误差值，以及分接开关所处的分接位。?有载分接开关19档的变压器，若9、10、11分接是同一个值，仪器输入额定分接位时应输入9，此时12分接位以后，仪器显示分接位置比实际位置小2。?本仪器分接位置的设置按高压侧调压设计，是假设1分接为电压挡位，如果电压反向设计或分接开关在低压侧的变压器，显示分接位置和实际分接位置倒置。?三相变压器铭牌上的变比是指不同电压绕组的线电压之比，因此，不同接线方式的变压器，其变比与匝数比有如下关系：一次、二次侧接线相同的三相变压器的电压比等于匝数比；一次侧、二次侧接线不同时，Y--d接线的匝比值等于变比值除以，D--y接线的匝比值等于变比值乘以。

<丹东>天正华意电气设备有限公司

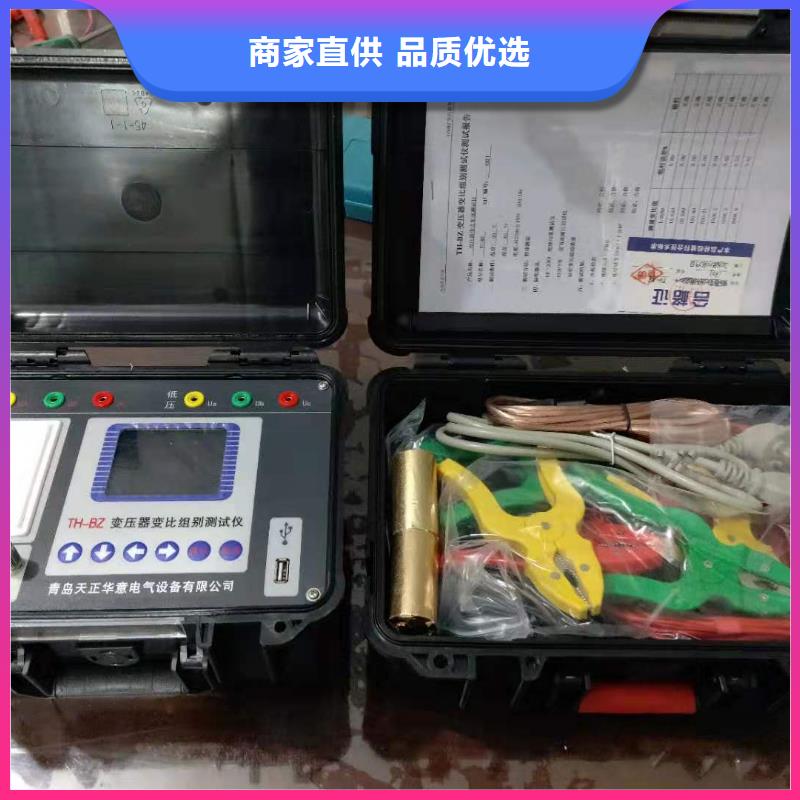

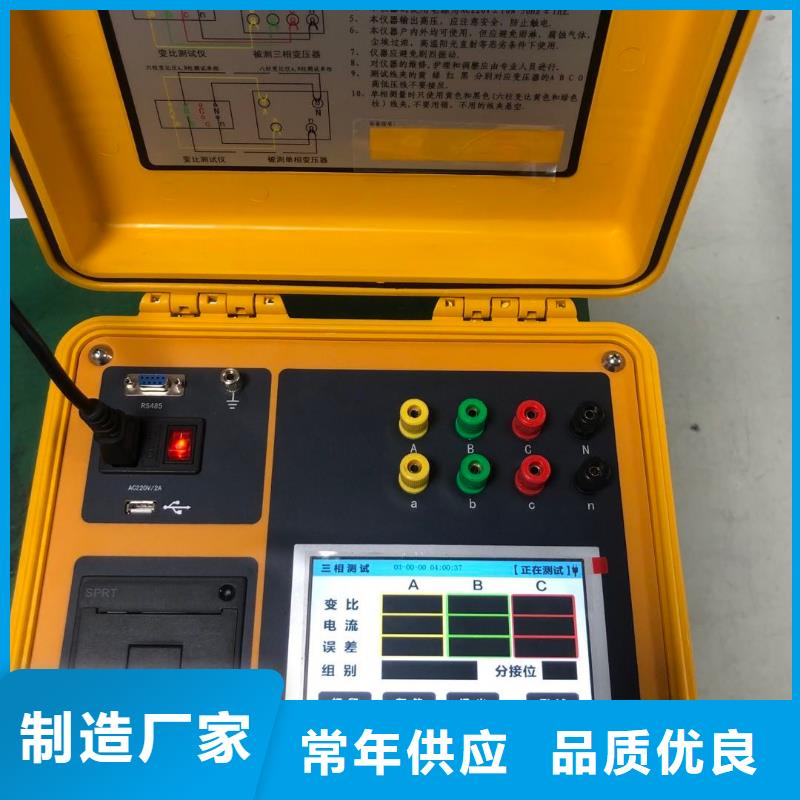

丹东变压器变比测试仪操作使用说明?单相变压器或单相PT测试接线高压测试端红色测试线的黄、绿测试钳接被测试品的高压端；低压测试端黑色测试线的黄、绿测试钳接被测试品的低压端。?单相CT测试接线高压测试端红色测试线的黄、绿测试钳接被测试品的二次侧；低压测试端黑色测试线的黄、绿测试钳接被测试品的一次侧。?三相变压器测试接线高压测试端红色测试线的黄、绿、红测试钳接被测试品高压端的A、B、C相；低压测试端黑色测试线的黄、绿、红测试钳接被测试品低压端的a、b、c相。?打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸 打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

<丹东>天正华意电气设备有限公司 丹东手持式三相直流电阻测试仪生产厂家|手持式三相直流电阻测试仪定制

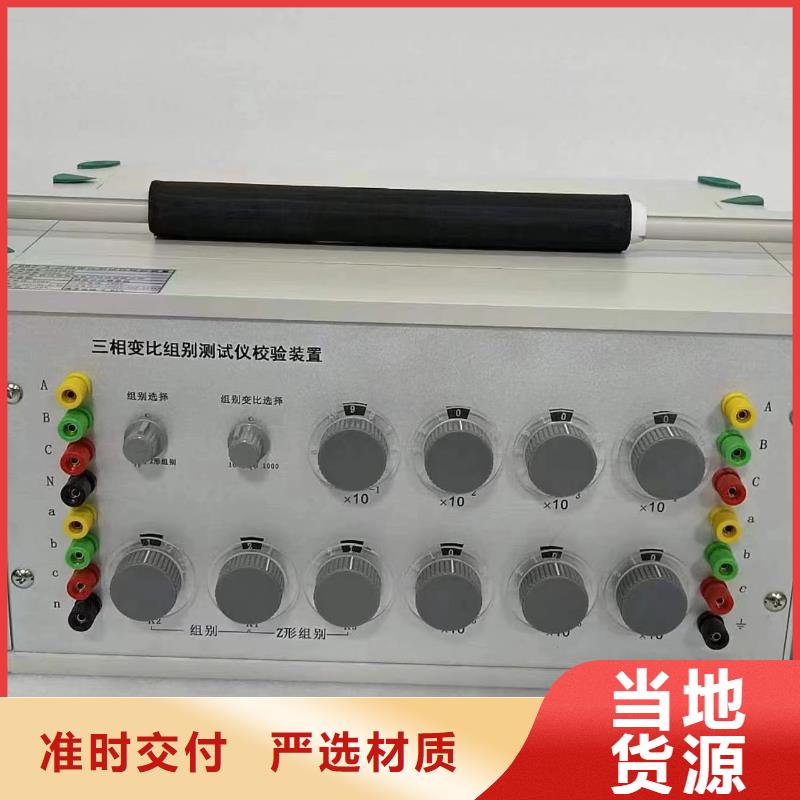

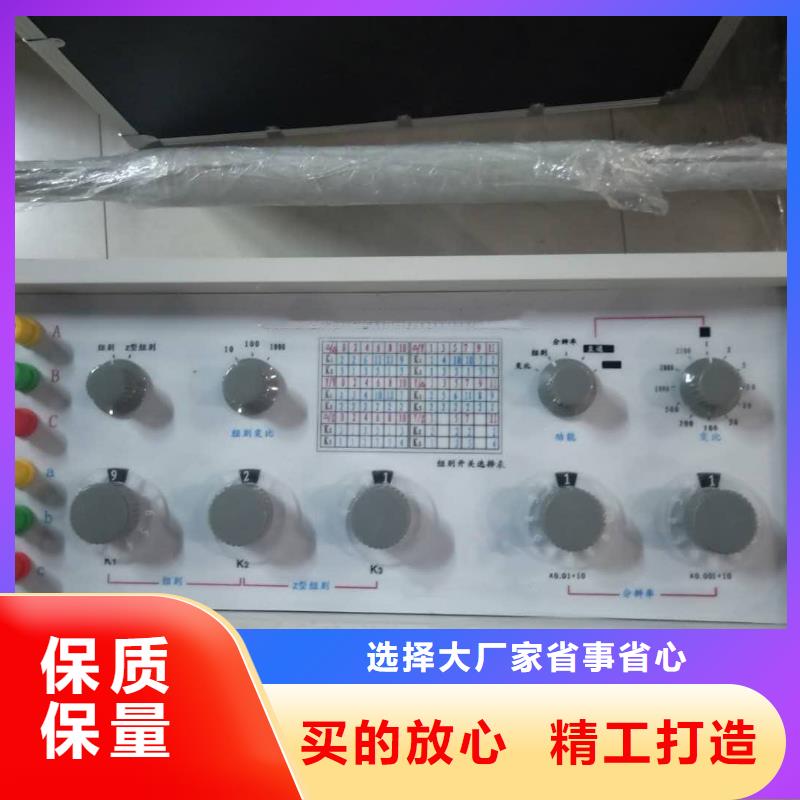

丹东变压器变比测试仪三相变压器联结组，K2”，“K1”开关具体置数见“组别开关选择表”部分。“组别变比选择”开关则可以实现上述四种联结组中的10、100、1000变比功能。当需要完成联结组别为D/z，D/y时，可用“组别选择”开关，连接组别开关“K1”，“K3” 用来完成。例如；需设置联结组别为Y/y-0组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“1”档位，“K1”置“2”档位。例如；需设置联结组别为D/d-0组别变比为100时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“100”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“3”档位。例如；需设置联结组别为Y/d-1组别变比为1000时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“1000”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“2”档位。例如；需设置联结组别为D/y-5组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“10”档位，“K1”置“3”档位。例如；需设置联结组别为D/z-0时“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K1”置“3”档位，“K3”置“1”档位。例如；需设置联结组别为Y/z-1时“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K1”置“2”档位，“K3”置“1”档位。其它设置可以依次类推完成。注意事项1、设备使用时，先根据需要查表，开关设置出需要的联结组别，再用仪器加压进行校准，在校准过程中不能更换连接导线和改变开关置数。2、变比校准时，输入电压不大于240V，组别校验时输入电压不大与250V。3、请不要自行对本设备进行任何的开箱维修操作，否则将失去保修资格，出现仪器不正常工作现象请联系公司维修部门。

<丹东>天正华意电气设备有限公司 丹东手持式三相直流电阻测试仪生产厂家|手持式三相直流电阻测试仪定制

丹东变压器变比测试仪尊敬的用户：感谢您选择了多功能变比测试仪，为了让您尽快熟练地操作本仪器，我们随机配备了内容详实的操作手册，从中您可以获取有关产品介绍、使用方法、仪器性能以及注意事项等诸多方面的知识。在次使用仪器之前，请务必仔细阅读本操作手册，并按本手册对仪器进行操作和维护，这会有助于您更好的使用该产品并且可以延长该仪器的使用寿命。 在编写本手册时，我们本着科学和严谨的态度进行工作，并认为本手册中所提供的信息是正确和可靠的。然而，智者千虑必有一失，本手册也难免会有错误和疏漏之处。如果您发现了手册中的错误，请务必尽快设法通知我们，并监督我们尽快改正错误！本公司保留对仪器使用功能进行改进的权力，如发现仪器在使用过程中其功能与操作手册介绍的不一致，请以仪器的实际功能为准。我们希望本仪器能使您的工作变得轻松、愉快，使您在繁忙的工作之中体会到办公自动化的轻松感觉。当您对本仪器感到满意时，请向您的朋友！当您对本仪器有意见和建议时，请您与我们联系，本公司定竭尽全力给您一个满意的答复。再次感谢您对我公司的支持！

<丹东>天正华意电气设备有限公司 丹东手持式三相直流电阻测试仪生产厂家|手持式三相直流电阻测试仪定制

丹东变压器变比测试仪三相变压器联结组，K2”，“K1”开关具体置数见“组别开关选择表”部分。“组别变比选择”开关则可以实现上述四种联结组中的10、100、1000变比功能。当需要完成联结组别为D/z，D/y时，可用“组别选择”开关，连接组别开关“K1”，“K3” 用来完成。例如；需设置联结组别为Y/y-0组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“1”档位，“K1”置“2”档位。例如；需设置联结组别为D/d-0组别变比为100时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“100”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“3”档位。例如；需设置联结组别为Y/d-1组别变比为1000时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“1000”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“2”档位，“K1”置“2”档位。例如；需设置联结组别为D/y-5组别变比为10时“组别选择”开关置到“组别”选择档位，“组别变比选择” 开关置到“10”选择档位，再跟据“组别开关选择表”显示将开关“K2”置“10”档位，“K1”置“3”档位。例如；需设置联结组别为D/z-0时“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K1”置“3”档位，“K3”置“1”档位。例如；需设置联结组别为Y/z-1时“组别选择”开关置到“Z型组别”选择档位，跟据“组别开关选择表”显示将开关“K1”置“2”档位，“K3”置“1”档位。其它设置可以依次类推完成。注意事项1、设备使用时，先根据需要查表，开关设置出需要的联结组别，再用仪器加压进行校准，在校准过程中不能更换连接导线和改变开关置数。2、变比校准时，输入电压不大于240V，组别校验时输入电压不大与250V。3、请不要自行对本设备进行任何的开箱维修操作，否则将失去保修资格，出现仪器不正常工作现象请联系公司维修部门。

<丹东>天正华意电气设备有限公司 丹东手持式三相直流电阻测试仪生产厂家|手持式三相直流电阻测试仪定制 <丹东>天正华意电气设备有限公司

丹东变压器变比测试仪Z型变测试进行Z型变压器测试之前应先进行参数设置，设置好各参数后按【键回到主界面选择“Z型变压器”测试项按【回车】键进入接线图屏，按照图示要求接线，接线完成后按【回车】键进入“Z型变压器”测试屏，仪器开始自动进行测试，测试完毕后显示测试结果屏。提示行及测试结果屏Z型变压器测试接线提示屏测试完成后测试结果显示在显示屏上，如图七所示屏幕左侧包括：高压侧三相的电压、相位，低压侧三相的电压相位，分接值，变比值，变比误差，组别判定测试计数次数及测试状态。右侧包括设定的参数值及矢量分析图。提示行提示按保存测试数据重测。Z型变压器测试接线结果屏历史数据屏按按键或者在主界面下选中“历史数据”选项即可进入历史数据屏，该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图所示历史数据屏所包含的项有，总计数据条数，当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、夹角和组别等。

丹东变压器变比测试仪操作说明感应分压器主要有两种使用状态：作为分压器和作为电压比例器。下面分别对这两种使用状态进行说明。1、使用感应分压器校电压互感器（作分压器使用）使用感应分压器校电压互感器时，按上图连线，一般感应分压器相对被检电压互感器准确度而言，标准的误差可以忽略不计，从电压互感器校验仪上可直接读出被检电压互感器的示值，经过折算到一次，求出被检互感器的误差。如果被检电压互感器一次电压超过200V时，可以用比被检电压互感器高2个准确度等级的互感器进行变换，然后再利用感应分压器进行分压，测出被检感应分压器的误差。2、作电压比例标准时的测量线路这是变压比电桥常采用的线路，此时电压比值与负载无关，故有很高准确度。在校准电压互感器校验仪时，可采用此线路得到高准确度的同相分量值，而残余的正交分量会很小。五、使用注意事项1、仪器面板上的接地端子与机壳相通，使用时应可靠接地，保证人身及设备。2、使用时，不要在满电压下切换量程，至少降到100V以下，再进行切换。3、发现输出电压误差过大时，应先检查接线是否正确，保险管是否已烧坏，指示盘置数位置是否准确，查明原因采取必要的措施后，方可重新试验。4、为保证测量精度，感应分压器在使用时不要带上负载。5、感应分压器为高精度设备，检定感应分压器时，注意环境的变化不能超出允许的范围。6、仪器应注意防震、防潮、防腐、保洁。六、售后服务我公司对所提供的成套设备，质量均满足我公司的企业标准和相关标准。首次使用时，免费现场指导、负责调试工作及性能验收；凡购买此仪器的用户均享受以下的售后服务：1、仪器自售出之日起三个月内，如有质量问题，由我公司免费更换新仪器，但用户不能自行拆机。2、仪器二年内凡质量问题由我公司免费维修。3、仪器使用超过二年，我公司负责长期维修，适当收取材料费。4、若仪器出现故障，应请我公司专职维修技术人员或寄回本公司修理，不得自

<丹东>天正华意电气设备有限公司 丹东手持式三相直流电阻测试仪生产厂家|手持式三相直流电阻测试仪定制 丹东手持式三相直流电阻测试仪生产厂家|手持式三相直流电阻测试仪定制

丹东变压器变比测试仪多功能变比测试仪 是我公司自主研发的新一代智能型产品，仪器采用当今流行的ARM处理器，168M主频128M内存可扩充4G存储卡。液晶采用7寸高清彩色触摸屏，结合emwin显示界面，使仪器界面友好操作简单，可全触屏操作无需键盘。仪器可支持数据库并可通过优盘导出或通过数据线传至后台电脑。该仪器电路设计精巧，思路独特，使得其性能优越，功能强大，体积小，重量轻。该仪器内部采用程控信号源，可输出单相、两相或三相标准正玄波信号或高频信号，输出相位频率可任意调节。尤其适用于特种变压器的变比测试，如Z型变压器、整流变压器、斯科特或逆斯科特变压器等。仪器采用本公司研制的新型算法可在无需调整三相电源平衡时测量三相变压器变比并可保证测量精度，测试速度快，可在3秒左右测出变比及接线方式。

<丹东>天正华意电气设备有限公司

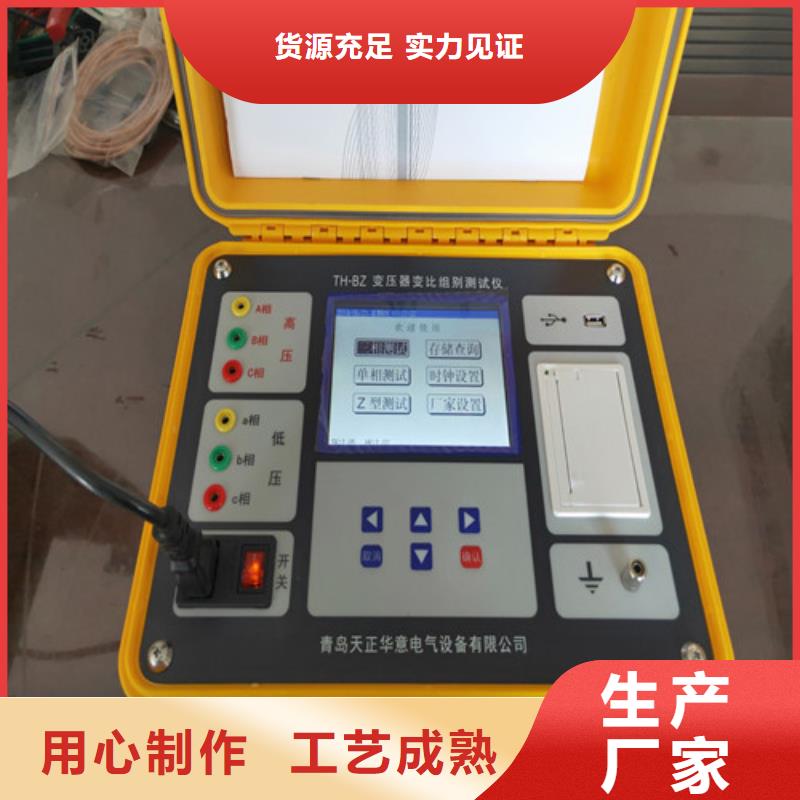

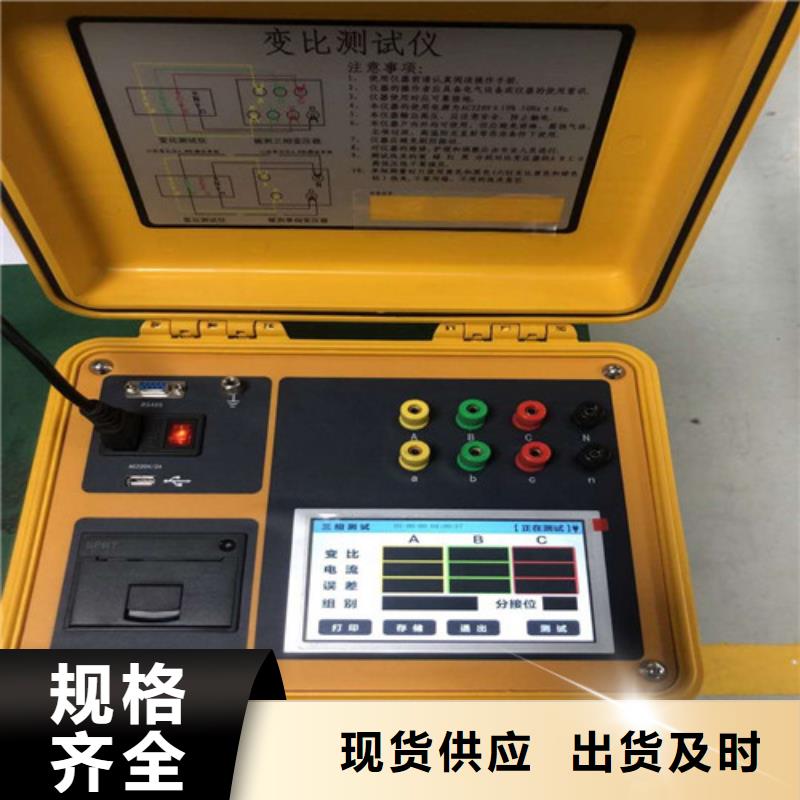

丹东变压器变比测试仪操作使用说明 5.1 测试接线根据被试试品的情况正确连接测试线。5.1.1 变比测试接线（只测变比项目试验）5.1.1.1单相变压器或单相PT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的高压端；低压测试端测试线（较短）的黄、绿测试钳接被测试品的低压端。5.1.1.2单相CT测试接线高压测试端测试线（较长）的黄、绿测试钳接被测试品的二次侧；低压测试端测试线（较短）的黄、绿测试钳接被测试品的一次侧。5.1.1.3三相变压器测试接线高压测试端测试线（较长）的黄、绿、红测试钳接被测试品高压端的A、B、C套管；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.2 直阻测试接线（只测直阻项目试验）高压测试端测试线（较长）的黄、绿、红、黑测试钳接被测试品高压端的A、B、C、O套管（如无中性点O套管，将黑色测试钳悬空即可）。；低压测试端测试线（较短）的黄、绿、红测试钳接被测试品低压端的a、b、c套管。5.1.3 直阻＋变比测试接线同直阻测试接线。5.2 打印机使用说明打印机按键和打印机指示灯是一体式。打印机上电后，正常时指示灯为常亮，缺纸时指示灯闪烁。按一次按键，打印机走纸。 打印机自检：按住按键不放，同时给打印机上电，即打印出自检条。打印机换纸：扣出旋转扳手，打开纸仓盖；把打印纸装入，并拉出一截(超出一点撕纸牙齿)，注意把纸放整齐，纸的方向为有药液一面(光滑面)向上；合上纸仓盖打印头走纸轴压齐打印纸后稍用力把打印头走纸轴压回打印头，并把旋转扳手推入复位。

<丹东>天正华意电气设备有限公司 丹东手持式三相直流电阻测试仪生产厂家|手持式三相直流电阻测试仪定制

丹东变压器变比测试仪Z型变测试进行Z型变压器测试之前应先进行参数设置，设置好各参数后按【键回到主界面选择“Z型变压器”测试项按【回车】键进入接线图屏，按照图示要求接线，接线完成后按【回车】键进入“Z型变压器”测试屏，仪器开始自动进行测试，测试完毕后显示测试结果屏。提示行及测试结果屏Z型变压器测试接线提示屏测试完成后测试结果显示在显示屏上，如图七所示屏幕左侧包括：高压侧三相的电压、相位，低压侧三相的电压相位，分接值，变比值，变比误差，组别判定测试计数次数及测试状态。右侧包括设定的参数值及矢量分析图。提示行提示按保存测试数据重测。Z型变压器测试接线结果屏历史数据屏按按键或者在主界面下选中“历史数据”选项即可进入历史数据屏，该屏显示的是曾经测量并记录的三相变压器变比测量数据。如图所示历史数据屏所包含的项有，总计数据条数，当前数据序列、记录的时间日期、试品编号、分接总数、等分接级、额定变比、变比分接值、变比值、误差、夹角和组别等。

<丹东>天正华意电气设备有限公司 丹东手持式三相直流电阻测试仪生产厂家|手持式三相直流电阻测试仪定制

丹东变压器变比测试仪 测试完成后按【存储】保存结果；按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。5．单相变压器测试进行单相变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“单相变压器”测试项按【?】键进入图九的接线提示屏，按照图示接线。图九、单相变压器测试接线提示屏接线完成后按【?】键，仪器开始自动进行测试，测试计数进行到第25次停止计数测试完毕，显示测试结果屏、提示行及测试结果屏如图十所示。测试过程中提示行提示为“单相电力变压器变比.极性测试”。测试完毕后结果显示在液晶屏上，图十中可见，测试结果包括：单相高压侧电压，单相低压侧电压，实测相角，单相额定变比，单相测试变比及单相变比误差值，组别判定，测试计数，测试状态。测试完成后按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。图十、单相变压器测试接线结果屏6．Z型变测试（注：此界面平时不用，做Z型变用三相变压比界面）进行Z型变压器测试之前应先进行参数设置，设置好各参数后按【退出】键回到主界面选择“Z型变压器”测试项按【?】键进入如图十一所示的接线图屏，按照图示要求接线完成后按【?】键，仪器开始 “Z型变压器”自动测试，测试完毕后显示测试结果屏。提示行及测试结果屏如图十二所示。图十一、Z型变压器测试接线提示屏测试完成后测试结果显示在显示屏上，如图十二所示屏幕左侧包括：高压侧三相的电压，低压侧三相的电压相位，分接值，变比值，变比误差，组别判定测试计数次数及测试状态。右侧包括设定的参数值及矢量分析图。测试完成后按【F4】键可打印结果；按【退出】返回主菜单；按【?】重新测试。

<丹东>天正华意电气设备有限公司 丹东手持式三相直流电阻测试仪生产厂家|手持式三相直流电阻测试仪定制

丹东变压器变比测试仪帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符）。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。其中：F1保留键，无作用；F2将内存中数据存储U盘；F3删除存储记录；F4打印测试结果；F5确认删除记录；软开关键：手持式设备的电源开关，台式设备此键不起作用。五、液晶界面液晶显示界面主要有九屏，包括主菜单和八个子功能界面，下面分别加以详细介绍。1．主菜单界面主菜单如图三所示：图三、主菜单当开机后显示主菜单，如图三所示的主菜单界面。主菜单共有八个功能选项，包括：参数设置、三相变压比、三相匝数比、单相变压器、Z型变压器、备用选项、备用选项、历史数据，通过↑、↓、←、→键进行选择，选中的项目文字为反白显示（图中选中项目为“参数设置”），按确定键进入相应功能界面；屏幕顶端一行显示状态参量，包括：程序版本号，日期时间等，同时显示出内部电池的电压幅值和剩余电量，以便操作人员随时观察仪器电池状态，当发现电池亏电时可及时充电；屏幕下方一行为提示栏，为用户进行简单的操作提示，方便用户正确操作。

<丹东>天正华意电气设备有限公司 丹东手持式三相直流电阻测试仪生产厂家|手持式三相直流电阻测试仪定制

丹东变压器变比测试仪编号 说明试品编号 设置本次试验的试品编号。额定高压额定低压 设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。只有额定高、低电压值、分接间距、额定分接位输入正确后，测试结果才可以正确计算出当前分接档位值和误差值。分接 设置所测试品的分接间距和额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。联结组别 设置所测试品的联结方式和联结组别。当用户选择已知的联结方式后，仪器测量与显示按用户输入为准，当用户选择“未知”后，由仪器自动判断联结方式，如果高、低压侧的联结方式都选择“未知”时，测量结果不显示联结方式。对于联结组别，用户可按实际情况进行选择，如编号 说明联结组别 果联结组别未知，可选“自动”，由仪器自动判断联结组别，在“盲测功能”菜单里，联结组别固定为“自动”，不可改动。测量方式 选择不同的测量方式。三相变比：根据设定的高、低压联结方式和组别，三相同时测量变比。组别测试：只测量联结组别。三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所选相进行变比测量。小提示：此功能方便只针对某一相进行测量、检测，节约时间。2 二级操作目录，对应一级操作目录的设置参数，通过“上下”键修改参数。小提示：光标在二级操作目录下，可按“确认”或“取消”键将光标快速跳转到一级操作目录。 3 对所选功能的解释说明。4 光标在此处时，按“确认”键启动测量。

<丹东>天正华意电气设备有限公司 丹东手持式三相直流电阻测试仪生产厂家|手持式三相直流电阻测试仪定制 <丹东>天正华意电气设备有限公司

丹东变压器变比测试仪试品编号：设置本次试验的试品编号。测试：选择不同的测量方式。?三相变比：根据设定的高、低压联结方式和联结组别，三相同时测量变比。?组别测试：只测量联结组别。?三相AB、三相BC、三相CA：根据设定的高、低压联结方式和联结组别，只针对所选相进行变比测量，此功能方便只针对某一相进行测量、检测，节约时间。参数设置完成后，选中“测试”项后按“确认”键开始测量。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。“三相变比测试结果”屏见图六。图六屏幕中间显示测量结果，底部显示可操作菜单：?继续测试：按设置好的参数继续测量。?结果打印：将测试结果进行打印。?结果存储：将测试结果存储到本机或存储到优盘。“左右”键选择菜单项，“确认”键执行当前选项。5.3.1.2 单相测试在“变比测试选择”屏下选中“单相测试”项后，按“确认”键进入“单相测试参数设置”屏（见图七）。图七该屏设置操作和“盲测功能参数设置”屏类似。额定高压、额定低压：设置所测试品的额定高、低电压值。高、低电压值可以按实际电压值输入，也可以根据实际情况按实际比例关系输入。当选择“单相CT”测试后，高、低电压值代表CT的一次侧额定电流值和二次侧额定电流值，可以按实际电流输入，也可以根据实际情况按实际比例关系输入。分接：设置所测试品的分接间距。额定分接：设置所测试品的额定分接位，对于没有分接位的试品，额定分接位输入00或01即可。试品编号：设置本次试验的试品编号。测试：选择不同的测量方式。?单相PT：根据设置的参数对PT进行变比极性测量。?单相CT：根据设置的参数对CT进行变比极性测量。?单相变压器：根据设置的参数对单相变压器进行变比极性测量。以“单相PT”测试为例，当进行完“参数设置”后，按“确认”键开始测试。在测试过程中，仪器如果检测到短路、高低压反接故障时，弹出故障提示框报警，并停止测量。“单相PT测试结果”屏（见图八）。图八操作和“三相变比测试结果”屏类似。

丹东变压器变比测试仪存储查询在“主菜单”屏下选中“存储查询”选项，按“确认”键进入“存储查询选择”屏（见图十九）。图十九在“存储查询选择”屏下选中“变比测试查询”选项，按“确认”键进入“变比测试查询”屏（见图二十）。如果没有存储数据，会提示“无存储记录!!”图二十在“存储查询选择”屏下选中“直阻测试查询”选项，按“确认”键进入“直阻测试查询”屏（见图二十一）。如果没有存储数据，会提示“无存储记录!!”图二十一屏幕上部和中部显示存储的数据信息，屏幕底部显示存储的查询索引：存储001/020：001表示当前查询的存储数据的位置，即第几条存储记录，其中001表示的存储记录。020表示共存储了多少条测试记录。在有存储数据的情况下，在“存储查询”屏下按“左右”键进行不同存储信息的查询，按“确认”键弹出功能菜单，可进行“存储打印”、“转存优盘”操作。?存储打印：将当前查询的存储数据进行打印。?转存优盘：将当前查询的存储数据转存到外接优盘。5.3.4 时钟设置在“主菜单”屏下选中“时钟设置”选项，按“确认”键进入“时钟设置”屏（见图二十二）。图二十二在“时钟设置”屏下按“左右”键对要修改项进行选择，按“上下”键修改所选项，按“确认”键保存当前设置并返回“主菜单”屏，按“取消”键放弃当前设置并返回“主菜单”屏。（注：本时钟设置功能可根据闰年自动计算二月份的天数，并能根据所设置日期自动计算出星期几。）5.3.5 装置信息此菜单只是介绍本装置的一些基本信息。5.3.6 厂家设置此项为厂家设置项，需要密码，用户不能设置。
